Разработка электронного оборудования





Инженерно-производственный центр занимается проектированием и изготовлением различного нестандартного радиоэлектронного оборудования. Под нестандартным оборудованием подразумевается устройство, которое не выпускается серийно промышленностью и не имеет прямых аналогов. Каждый проект является индивидуальным и разрабатывается под конкретное техническое задание Заказчика. Мы решаем поставленные задачи комплексно и осуществляем управление проектом от разработки технического задания до завершения пусконаладочных работ.



Выполняем следующие виды проектных работ:


  • Выполнение тепловых, электрических и механических(прочностных) расчетов;
  • Схемотехническое проектирование;
  • Разработка топологии печатных плат;
  • Создание 3-D моделей электронного оборудования (ПО КОМПАС);
  • Прокладка кабелей и жгутов;
  • Оформление конструкторской документации согласно ЕСКД и ЕСТД;
  • Программирование микроконтроллеров;
  • Создание программных продуктов для ПК (С#)
  • и многое другое.



Примеры выполненых работ:





Регистратор расхода

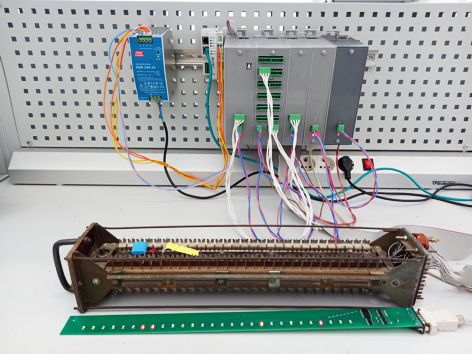

УЧЕБНОЕ ОБОРУДОВАНИЕ

Разработаны модульные учебные комплексы по курсам: физика, электротехника электроника, радиотехника и др.







Регистратор расхода

Прототип регистратора расхода жидкости.

Регистратор обеспечивает прием измерительной информации от первичных измерительных преобразователей расхода, имеющих весовые импульсные выходы, вычисление текущих значений объемного расхода и накопленного объема, архивирование почасовых и суточных значений накопленного объема по каждому каналу, а также отображение значений объема на индикаторе и передачу на приемное устройство верхнего уровня.



ультразвуковой датчик

Прототип ультрозвукового индикатора содержания свободного газа в жидкостях, в т.ч. в воде и нефтепрдуктах.

Прибор может использоваться в качестве измерителя коэффициента поглощения ультрозвуковых волн в жидкостях



прибор для контроля равномерности распределения фибр в изделиях из  сталефибробетона

Прототип прибора для контроля равномерности распределения фибр в изделиях из сталефибробетона.

Прибор позволяет контролировать равномерность распределения металлических фибр в бетонных конструкциях. Также прибор позволяет искать металлическую арматуру и металлоконструкции в присутствии металлических фибр.













прибор для измерения значений наведенного напряжения от 2 В до 20 кВ

Прототип прибора для измерения значений наведенного напряжения от 2 В до 20 кВ.

Прибор предназначен для измерения значений наведенного напряжения на грозозащитных тросах и отключенных проводах воздушных линий электропередачи напряжением 0,4-220 кВ, обусловленным электрическим и/или магнитным влиянием соседних воздушных линий. Измерения наведенного напряжения на проводах отключенных ВЛ могут проводиться при любых схемах заземления, включая отсутствие заземления.



Подробнее...





Блок управленияи питания скважинным импульсным электромагнитным виброисточнико

Прототип системы управления и питания скважинным импульсным электромагнитным виброисточником с силовыми гидравлическими элементами.

Блок основан на преобразовании трёхфазного напряжения в постоянное и дальнейшее поочерёдное подключение его к катушкам сейсмического вибратора. Синхронизация включения катушек осуществляется с помощью индуктивных датчиков положения бойка сейсмического вибратора.

Мощность блока до 15 кВт

 AC/DC источник вторичного электропитания для СХД

Прототип высокоэффективного AC/DC источника вторичного электропитания для систем хранения данных.

- Входное переменное напряжение от 90В до 250, 50Гц;

- Выходное напряжение +12В;

- Мощность блока до 1 кВт.

Устройство выявления замыканий

Прототип устройства выявления замыканий «УВЗ-2».

Устройство выявления замыканий «УВЗ-2», предназначенно для обнаружения и выявления замыканий между элементарными проводниками в стержнях статорной обмотки турбогенераторов с запаянными или замкнутыми на время проведения испытаний с обеих сторон проводниками. Устройство позволяет обнаружить как единичные, так и многочисленные замыкания в стержнях с корпусной изоляцией и без неё.



Подробнее...



Динамическая мишень

Прототип тренажерного комплекса «Движущаяся мишень»

Комплекс предназначен для эксплуатации в закрытых тирах.



- Число линий мишеней - до 4;

- Тип мишени - поворотная;

- Управление каждой линией - по радиоканалу;

- Скорость перемещения мишени - 1 м/с.

Высоковольтный генератор импульсов тока прямоугольной формы

Прототип высоковольтного генератора импульсов тока прямоугольной формы.

Генератор предназначен для испытания варисторов с классификационным напряжением до 1200 В импульсной электрической нагрузкой – импульсами тока прямоугольной формы длительностью 1000 и 2000 мкс с регулируемой амплитудой от 5 до 250 А по ГОСТ 30265-95.

Общее управление установкой выполняет программа, установленная на персональный компьютер, посредством платы сбора данных, которая осуществляет ввод/вывод данных и метрологические измерения.



Подробнее...



Высоковольтный генератор импульсов тока прямоугольной формы

Прототип высоковольтного генератора импульсов тока апериодической формы.

Генератор предназначен для испытания варисторов с классификационным напряжением до 1200 В импульсной электрической нагрузкой – импульсами тока с регулируемой амплитудой от 150 до 10000 А и апериодической формой (длительность фронта 8 мкс, длительность импульса 20 мкс) по ГОСТ 30265-95.

Общее управление установкой выполняет программа, установленная на персональный компьютер, посредством платы сбора данных, которая осуществляет ввод/вывод данных и метрологические измерения.



Подробнее...



Прототип прибора контроля мутности и электропроводности водных сред.

Прибор представляет собой систему из двух проточных ячеек, которые позволяют проводить дифференциальные измерения мутности и электропроводности.

Прибор может приенятся в системах автоматической очистки водных стоков и системах мониторинга



Высоковольтный генератор импульсов тока прямоугольной формы

Прототип компаратора шероховатости КШЛ5.

Компаратор шероховатости предназначен для проведения технологического контроля (экспресс-анализа) качества обработки поверхности путем сравнения среднеарифметического отклонения профиля исследуемого образца с эталоном.
